คำอธิบายผลิตภัณฑ์
ปั๊มดูดปลายเหล็กหล่อสำหรับ HVAC, การบำบัดน้ำอุตสาหกรรม พารามิเตอร์ประสิทธิภาพหลักของปั๊มหอยโข่งคือเส้นผ่านศูนย์กลางใบพัด อัตราการไหล กำลังและประสิทธิภาพ ความสัมพันธ์ระหว่างพารามิเตอร์เหล่านี้สามารถกำหนดได้จากการทดลอง แผนกการผลิตของปั๊มหอยโข่งจะแสดงพารามิเตอร์ประสิทธิภาพพื้นฐานของผลิตภัณฑ์โดยใช้เส้นโค้ง ซึ่งเรียกว่าเส้นโค้งลักษณะของปั๊มหอยโข่ง เส้นโค้งเหล่านี้มีไว้สำหรับการอ้างอิงแผนกการใช้งานเมื่อเลือกปั๊มและใช้งาน

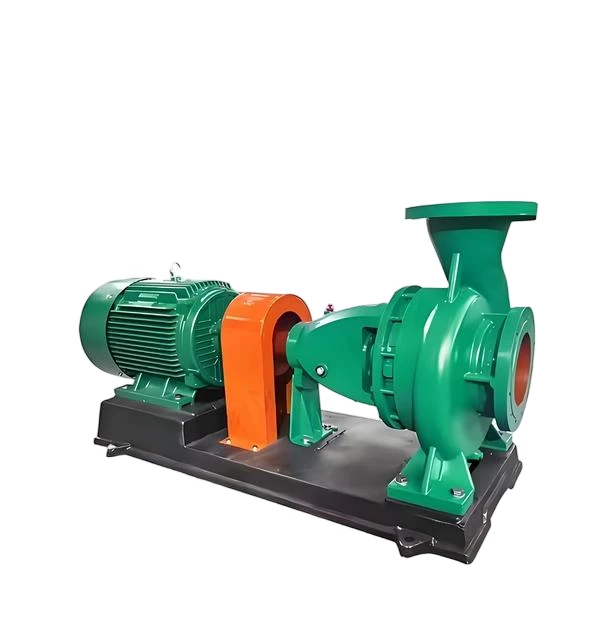

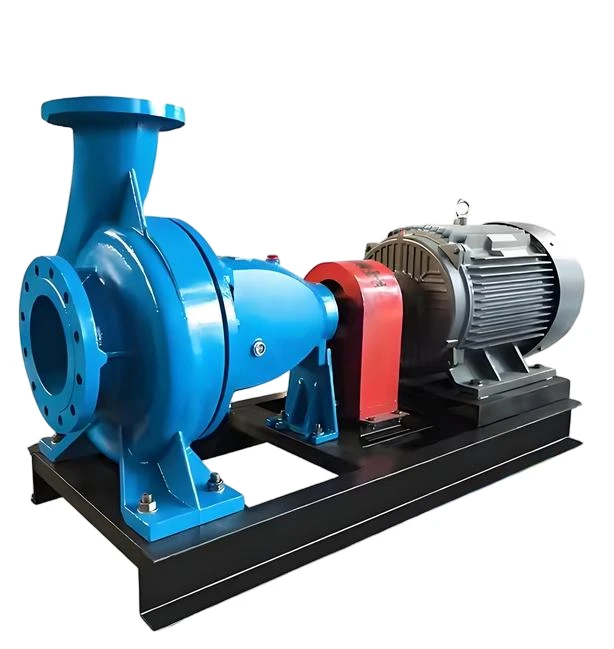

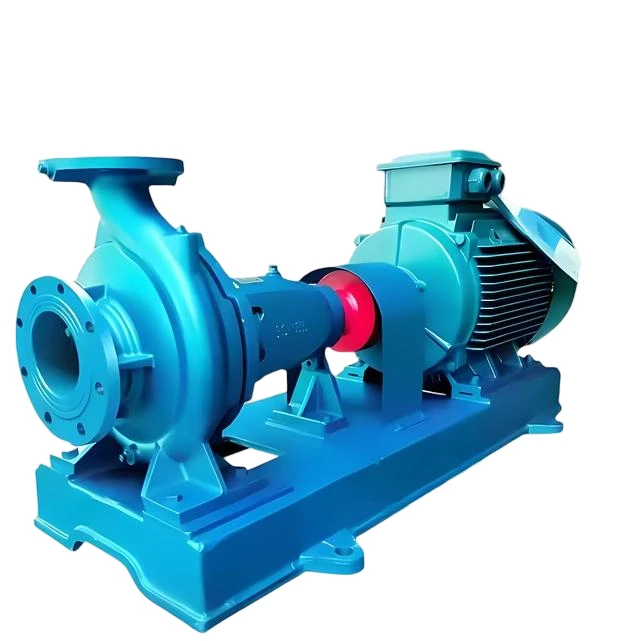

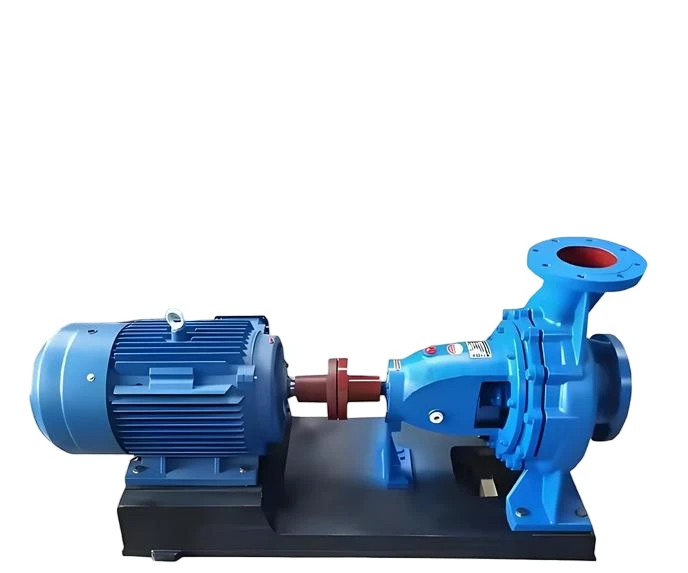

ปั๊มดูดปลายเหล็กหล่อสำหรับ HVAC, บำบัดน้ำอุตสาหกรรม
เส้นโค้งลักษณะเฉพาะถูกวัดที่ความเร็วการหมุนคงที่และใช้ได้กับความเร็วนั้นเท่านั้น ดังนั้นค่าของความเร็วในการหมุน n จะถูกระบุบนกราฟเส้นโค้งลักษณะเฉพาะ กราฟแสดงเส้นโค้งคุณลักษณะของปั๊มหอยโข่งดูดแนวนอนซีรีส์ Grundfos NK ที่ n=1450 รอบ/นาที เส้นโค้งสามเส้นถูกลงจุดบนกราฟ:
ปั๊มดูดปลายเหล็กหล่อสำหรับ HVAC, บำบัดน้ำอุตสาหกรรม
เส้นโค้ง H-Q
กราฟ H-Q แสดงถึงความสัมพันธ์ระหว่างอัตราการไหลของปั๊ม Q และหัวแรงดัน H สำหรับปั๊มแบบแรงเหวี่ยง หัวแรงดันจะลดลงเมื่ออัตราการไหลเพิ่มขึ้นภายในช่วงที่กำหนด รูปร่างของเส้นโค้ง H-Q สำหรับปั๊มหอยโข่งประเภทต่างๆ จะแตกต่างกันไป เส้นโค้งบางเส้นค่อนข้างแบนและเหมาะสำหรับสถานการณ์ที่หัวแรงดันเปลี่ยนแปลงเล็กน้อยแต่อัตราการไหลเปลี่ยนแปลงอย่างมีนัยสำคัญ บางชนิดมีความชันมากกว่าและเหมาะสำหรับสถานการณ์ที่หัวแรงดันเปลี่ยนแปลงมากแต่อัตราการไหลไม่สามารถเปลี่ยนแปลงได้มากเกินไป
2. เส้นโค้ง N-Q
เส้นโค้ง N-Q แสดงถึงความสัมพันธ์ระหว่างอัตราการไหลของปั๊ม Q และกำลังเพลา N ค่า N จะเพิ่มขึ้นเมื่อค่า Q เพิ่มขึ้น เห็นได้ชัดว่า เมื่อ Q เป็น 0 กำลังไฟฟ้าที่ใช้โดยเพลาปั๊มจะเป็นค่าต่ำสุด ดังนั้นเมื่อสตาร์ทปั๊มแรงเหวี่ยงควรปิดวาล์วทางออกเพื่อลดกำลังสตาร์ท
3. η-เส้นโค้งคิว
เส้นโค้ง η-Q แสดงถึงความสัมพันธ์ระหว่างอัตราการไหลของปั๊ม Q และประสิทธิภาพ η ในตอนแรก η จะเพิ่มขึ้นเมื่อ Q เพิ่มขึ้น ถึงค่าสูงสุด จากนั้นจึงลดลงเมื่อ Q เพิ่มขึ้น ค่าสูงสุดของเส้นโค้งนี้สอดคล้องกับจุดประสิทธิภาพสูงสุด ปั๊มทำงานที่จุดนี้ด้วยส่วนหัวและอัตราการไหลที่สอดคล้องกัน เพื่อให้ได้ประสิทธิภาพสูงสุด ดังนั้นจุดนี้จึงเป็นจุดออกแบบของปั๊มหอยโข่ง เมื่อเลือกปั๊ม ต้องการให้ปั๊มทำงานอย่างมีประสิทธิภาพสูงสุดเสมอ เนื่องจากการดำเนินการนี้ประหยัดและสมเหตุสมผลที่สุด อย่างไรก็ตาม ในความเป็นจริงแล้ว ปั๊มมักจะไม่สามารถทำงานได้อย่างแน่นอนภายใต้สภาวะเหล่านี้ ดังนั้นจึงมักระบุช่วงการทำงานหรือที่เรียกว่าโซนประสิทธิภาพสูงของปั๊ม ประสิทธิภาพในโซนประสิทธิภาพสูงไม่ควรน้อยกว่า 92% ของประสิทธิภาพสูงสุด อัตราการไหล เฮด และกำลังที่ระบุบนป้ายชื่อปั๊มล้วนมีประสิทธิภาพสูงสุด แคตตาล็อกผลิตภัณฑ์และคำแนะนำของผลิตภัณฑ์ปั๊มหอยโข่งมักจะระบุช่วงอัตราการไหล หัว และกำลังในโซนประสิทธิภาพสูงสุด. 0
2.อิทธิพลของความเร็วในการหมุนของปั๊มแรงเหวี่ยงต่อเส้นโค้งลักษณะเฉพาะ
เส้นโค้งลักษณะของปั๊มแรงเหวี่ยงถูกกำหนดภายใต้ความเร็วในการหมุนที่แน่นอน เมื่อความเร็วในการหมุนเปลี่ยนจาก n1 เป็น n2 ความสัมพันธ์โดยประมาณระหว่างอัตราการไหล หัว และกำลังเรียกว่ากฎสัดส่วน เมื่อการเปลี่ยนแปลงความเร็วในการหมุนน้อยกว่า 20% ถือว่าประสิทธิภาพยังคงไม่เปลี่ยนแปลง และสามารถใช้สูตรข้างต้นในการคำนวณได้
3.อิทธิพลของเส้นผ่านศูนย์กลางของใบพัดต่อส่วนโค้งลักษณะเฉพาะ
เมื่อเส้นผ่านศูนย์กลางของใบพัดไม่เปลี่ยนแปลงมากนักและความเร็วในการหมุนยังคงที่ ความสัมพันธ์โดยประมาณระหว่างเส้นผ่านศูนย์กลางของใบพัด อัตราการไหล หัวและกำลังเรียกว่ากฎการตัด
โดยสรุป เส้นโค้งลักษณะของปั๊มหอยโข่ง (เส้นโค้ง H-Q, N-Q, η-Q) เป็นเครื่องมือหลักในการทำความเข้าใจและเลือกปั๊ม สิ่งเหล่านี้ไม่เพียงเปิดเผยความสัมพันธ์ภายในระหว่างอัตราการไหล เฮด กำลัง และประสิทธิภาพเท่านั้น แต่ยังให้พื้นฐานทางทฤษฎีสำหรับการปรับประสิทธิภาพของปั๊มผ่าน "กฎสัดส่วน" และ "กฎการตัด" การควบคุมเส้นโค้งลักษณะเฉพาะหมายถึงสามารถเลือกประเภทปั๊มที่เหมาะสมที่สุดสำหรับระบบ กำหนดช่วงการทำงานที่มีประสิทธิภาพ และทำให้ได้การทำงานที่ปลอดภัย ประหยัด และมีประสิทธิภาพ
