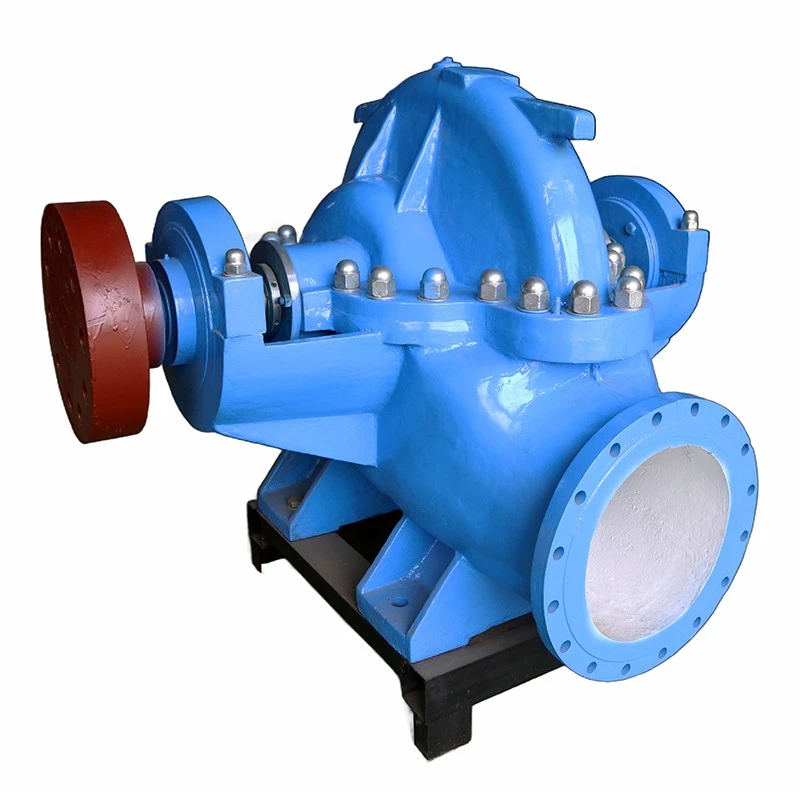

ปั๊มน้ำขนาดใหญ่แยกความจุ

300S-58A

300: เส้นผ่านศูนย์กลางของการดูด (มม.)

S: ปั๊มปั่นป่วนแบบแยกสองขั้นตอนเดียว

58: หัว (M)

ตอบ: ใบพัดตัดผ่านครั้งแรก

การดูดและการปล่อยของปั๊มอยู่ภายใต้เส้นกึ่งกลางของเพลาปั๊มพวกเขาอยู่ในแนวตั้งไปยังเส้นกึ่งกลางของเพลาและไปที่แนวนอน คุณไม่จำเป็นต้องลงจากเครื่องมอเตอร์และท่อทางเข้าและทางเข้าเพื่อซ่อมแซม

ส่วนหลักของปั๊ม: ปลอกปั๊ม, ฝาครอบปั๊ม, ใบพัด, เพลา, วงแหวนซีลดูดสองครั้ง, แขนเสื้อ, แบริ่ง ฯลฯ พวกเขาทำจากเหล็กหล่อยกเว้นวัสดุเพลาที่ทำจากเหล็กกล้าคาร์บอนละเอียดเราสามารถตามข้อกำหนดของผู้ใช้ในการนำวัสดุอื่นมาใช้

บ้านทำงานของใบพัดประกอบด้วยปลอกปั๊มและฝาครอบปั๊ม รูเกลียวสำหรับการติดตั้งเครื่องวัดสุญญากาศและเครื่องวัดแรงดันจะแยกต่างหากที่หน้าแปลนดูดและหน้าแปลนปล่อย ที่ด้านล่างของหน้าแปลนการดูดหรือปล่อยมีรูเกลียวสำหรับท่อระบายน้ำ

บ้านทำงานของใบพัดประกอบด้วยปลอกปั๊มและฝาครอบปั๊ม รูเกลียวสำหรับการติดตั้งเครื่องวัดสุญญากาศและเครื่องวัดแรงดันจะแยกต่างหากที่หน้าแปลนดูดและหน้าแปลนปล่อย ที่ด้านล่างของหน้าแปลนการดูดหรือปล่อยมีรูเกลียวสำหรับท่อระบายน้ำ

ใบพัดได้ทำการทดสอบความสมดุลแบบคงที่ มันได้รับการแก้ไขบนเพลาโดยแขนเสื้อและน็อตแขนเสื้อซึ่งสามารถปรับตำแหน่งตามแนวแกนได้โดยน็อตแขนเสื้อ การกระจายแบบสมมาตรของใบพัดเพื่อปรับสมดุลของแรงตามแนวแกนของใบพัด
เพลาปั๊มได้รับการสนับสนุนโดยแบริ่งลูกบอลรัศมีสองตัว แบริ่งติดตั้งที่ปลายของปลอกปั๊มถูกติดตั้งในตัวถังแบริ่งและหล่อลื่นด้วยจาระบี Ca-base วงแหวนซีลดูดสองครั้งใช้เพื่อลดน้ำรั่วออกจากบ้านน้ำแรงดันซึ่งจะไหลกลับไปที่บ้านน้ำดูด
ปั๊มน้ำขนาดใหญ่แยกความจุถูกขับเคลื่อนโดยมอเตอร์ผ่านการมีเพศสัมพันธ์ที่ยืดหยุ่น นอกจากนี้ยังสามารถขับเคลื่อนด้วยเครื่องยนต์ดีเซลหากจำเป็น
ซีลเพลากำลังบรรจุ แหวนบรรจุถูกติดตั้งระหว่างการบรรจุเพื่อป้องกันการรั่วไหลของอากาศเข้าไปในปั๊มและการปิดการหล่อลื่นระบายความร้อนและในขณะที่ปั๊มทำงานมีน้ำแรงดันสูงเล็กน้อยผ่านเข้าไปในโพรงบรรจุโดยร่องบนใบหน้าที่แยกกันในแนวนอนของฝาครอบปั๊มทำหน้าที่เป็นซีลน้ำ
ตราประทับเชิงกลขึ้นอยู่กับความต้องการของผู้ใช้
