ปั๊มหอยโข่งพร้อมช่องดูด - ปั๊มหอยโข่งที่สะดวกต่อการใช้งาน

I. ข้อมูลเบื้องต้นเกี่ยวกับปั๊มดูดแบบแรงเหวี่ยง
ปั๊มหอยโข่งดูดปลายเป็นปั๊มหอยโข่งชนิดหนึ่งหรือที่เรียกว่าปั๊มดูดปลาย ปั๊มหอยโข่งดูดส่วนปลายใช้โครงสร้างดูดด้านหลัง และไม่จำเป็นต้องถอดปลอกปั๊มออกเพื่อติดตั้งและเปลี่ยนใบพัด เพลาหลัก และแบริ่ง โครงสร้างที่แข็งแรงสามารถลดการเยื้องศูนย์และการเสียรูปของท่อน้ำให้เหลือน้อยที่สุด
พารามิเตอร์ทางเทคนิคมีดังนี้ อัตราการไหลสูงสุด: 150 ลูกบาศก์เมตรต่อชั่วโมง ส่วนหัวสูงสุด: 100 เมตร; ช่วงอุณหภูมิของเหลว: 0 องศาเซลเซียสถึง 100 องศาเซลเซียส; แรงดันใช้งานสูงสุด: 1.0 เมกะปาสกาล

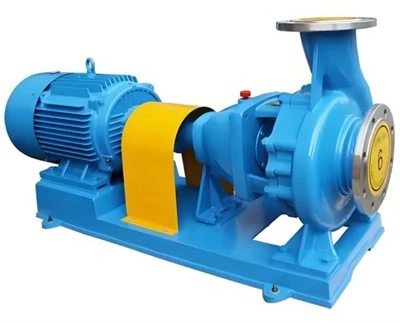

ปั๊มหอยโข่งดูดปลาย
ครั้งที่สอง ลักษณะของปั๊มหอยโข่งดูดปลาย
มีโครงสร้างแบบผลัก{0}}ย้อนกลับ-การบำรุงรักษาที่สะดวก โดยไม่จำเป็นต้องรื้อท่อทางเข้าและทางออกของระบบ ส่วนประกอบที่หมุนได้สามารถถอดออกเพื่อการบำรุงรักษาได้อย่างง่ายดาย
2. ที่ด้านบนเป็นทางออกตรงกลาง ตัวปั๊มได้รับการรองรับด้วยแผ่นฐาน ซึ่งสามารถต้านทานการเยื้องศูนย์และการเสียรูปที่เกิดจากภาระของท่อได้อย่างมีประสิทธิภาพ
3. ใช้แบบจำลองการไหลของน้ำที่ได้รับการจดสิทธิบัตรโดย荏原 ซึ่งส่งผลให้ประสิทธิภาพการดำเนินงานสูงขึ้น ช่วงการไหลที่กว้างขึ้น และต้นทุนการดำเนินงานลดลง
4. ใบพัดและแหวนซีลทำจากวัสดุทองแดงซึ่งทนทานต่อสนิมและการสึกหรอจึงช่วยยืดอายุการใช้งาน
5. แบริ่ง ซีลเชิงกล และมอเตอร์ได้รับการคัดเลือกจากผู้ผลิตแบรนด์มืออาชีพที่มีชื่อเสียงระดับโลก จึงมั่นใจได้ว่าประสิทธิภาพโดยรวมของเครื่องจะมีเสถียรภาพและเชื่อถือได้มากขึ้น
ที่สาม หลักการทำงานของส่วนท้าย-ปั๊มหอยโข่งแบบดูด
เมื่อปั๊มดูดเริ่มทำงาน เพลาปั๊มจะขับเคลื่อนใบพัดให้หมุนด้วยความเร็วสูงด้วยกัน วิธีนี้จะบังคับให้ของเหลวที่เติมไว้ล่วงหน้า-ระหว่างใบพัดหมุน ภายใต้การกระทำของแรงเหวี่ยงหนีศูนย์เฉื่อย ของเหลวจะเคลื่อนที่ในแนวรัศมีจากศูนย์กลางของใบพัดไปยังบริเวณรอบนอก ในระหว่างกระบวนการไหลผ่านใบพัด ของเหลวจะได้รับพลังงาน โดยแรงดันสถิตจะเพิ่มขึ้นและอัตราการไหลเพิ่มขึ้น เมื่อของเหลวออกจากใบพัดและเข้าไปในท่อปั๊ม เนื่องจากช่องทางการไหลค่อยๆ ขยายตัวภายในท่อ ความเร็วจะลดลง พลังงานจลน์บางส่วนจะถูกแปลงเป็นพลังงานความดันสถิต และสุดท้ายจะไหลในแนวสัมผัสไปยังท่อระบาย ดังนั้นปลอกปั๊มรูปก้นหอยไม่เพียงทำหน้าที่เป็นส่วนประกอบในการเก็บของเหลวที่ปล่อยออกมาจากใบพัดเท่านั้น แต่ยังทำหน้าที่เป็นอุปกรณ์สำหรับการแปลงพลังงานอีกด้วย ในเวลาเดียวกันกับที่ของเหลวถูกขับออกมาในแนวรัศมีจากศูนย์กลางของใบพัดไปจนถึงขอบนอก พื้นที่ความดันต่ำ-จะเกิดขึ้นที่ศูนย์กลางของใบพัด ภายใต้การกระทำของความต่างศักย์พลังงานทั้งหมดระหว่างระดับของเหลวในถังเก็บและศูนย์กลางของใบพัด ของเหลวจะถูกดึงเข้าสู่ศูนย์กลางของใบพัด ด้วยการหมุนใบพัดอย่างต่อเนื่อง ของเหลวจะถูกดูดเข้าและระบายออกอย่างต่อเนื่อง พลังงานกลที่ได้รับจากของเหลวในปั๊มแรงเหวี่ยงจะแสดงออกมาในที่สุดเมื่อพลังงานแรงดันสถิตเพิ่มขึ้น
ปั๊มหอยโข่งดูดปลาย
IV. ความแตกต่างระหว่างปั๊มหอยโข่งดูดปลายและปั๊มหอยโข่งดูดคู่
ปั๊มดูดปลายจริงๆ แล้วเป็นปั๊มดูดเดียว ปั๊มหอยโข่งดูดปลายและปั๊มหอยโข่งดูดคู่มีความคล้ายคลึงกัน ข้อดีและข้อเสียก็ค่อนข้างคล้ายกัน ข้อแตกต่างเพียงอย่างเดียวระหว่างทั้งสองคือ น้ำจะไหลเข้าด้านหนึ่งของใบพัดในกรณีของการดูดที่ปลาย (การดูดครั้งเดียว) ในขณะที่ในกรณีของการดูดสองครั้ง น้ำจะไหลเข้าทั้งสองด้าน
1. ลักษณะที่แตกต่าง
(1) ปั๊มดูด-คู่: เทียบเท่ากับใบพัดดูดเดี่ยว-ที่เหมือนกันสองตัวที่ทำงานพร้อมกัน ภายใต้เส้นผ่านศูนย์กลางภายนอกของใบพัดเดียวกัน อัตราการไหลสามารถเพิ่มเป็นสองเท่า ตัวเรือนปั๊มแบ่งตามแนวนอนตรงกลาง ทำให้ตรวจสอบและบำรุงรักษาได้สะดวก
(2) ปั๊มปลายดูด: ปั๊มหอยโข่งดูดแบบขั้นตอนเดียว-เป็นปั๊มหอยโข่งประเภทที่ค่อนข้างเรียบง่าย โดยทั่วไปแล้ว ปั๊มดังกล่าวจะมีอัตราการไหลต่ำและส่วนใหญ่เป็นปั๊มขนาดเล็ก-
2. องค์ประกอบที่แตกต่างกัน
(1) ปั๊มดูด-คู่: ประกอบด้วยใบพัดหลัง-ถึง-สองตัว น้ำที่ไหลออกจากใบพัดมาบรรจบกันเป็นก้นหอย
(2) ปั๊มดูด: ปั๊มขั้นตอนเดียว-หมายความว่ามีใบพัดเพียงใบเดียวภายในปั๊ม และการดูดครั้งเดียวหมายความว่าน้ำถูกดึงเข้ามาจากด้านหนึ่งของใบพัด
3. ฟังก์ชั่นที่แตกต่าง
(1) ปั๊มดูดคู่-เหมาะสำหรับการลำเลียงของเหลวปริมาณมากและการทำงานภายใต้สภาวะที่ต้องการประสิทธิภาพที่มั่นคง เมื่ออัตราการไหลของปั๊มสูงมาก หากเป็นปั๊มดูด-ตัวเดียว ก็จำเป็นต้องมีเส้นผ่านศูนย์กลางทางเข้าและทางออกของปั๊มขนาดใหญ่ ขณะเดียวกันความเร็วในการหมุนต้องไม่สูงเกินไป และควรเสถียรที่ประมาณ 1,450 รอบต่อนาที หากใช้ปั๊มดูดคู่- ขนาดและน้ำหนักของปั๊มจะลดลงค่อนข้างมาก ความเร็วในการหมุนจะเพิ่มขึ้น และปรับปรุงประสิทธิภาพเชิงปริมาตรได้
(2) ความสามารถในการป้องกัน-การเกิดโพรงอากาศของปั๊มดูด-คู่นั้นแข็งแกร่งกว่าปั๊มดูด-ตัวเดียว เนื่องจากตัวกลางถูกดึงเข้ามาที่ปลายทั้งสองของใบพัด จึงเกิดความสมมาตรทางไฮดรอลิกขึ้น ผลก็คือ แรงขับตามแนวแกนที่สมดุลของปั๊มดูด-คู่นั้นดีกว่าของปั๊มดูด-ตัวเดียว ทำให้ทำงานได้อย่างราบรื่นยิ่งขึ้น นอกจากนี้ ความเร็วการไหลของตัวกลางยังต่ำกว่า และใบพัดมีโอกาสน้อยที่จะเกิดโพรงอากาศ
4. สถานการณ์การใช้งานที่แตกต่างกัน
(1) ปั๊มดูดปลายเป็นปั๊มน้ำชนิดที่ใช้กันอย่างแพร่หลายในการเกษตร ปั๊มดูดคู่ส่วนใหญ่จะใช้สำหรับการจัดหาน้ำและการระบายน้ำในเหมือง เมือง โรงไฟฟ้า และโครงการอนุรักษ์น้ำต่างๆ
(2) โดยทั่วไปแล้วปั๊มดูดส่วนปลายจะมีอัตราการไหลค่อนข้างน้อย ข้อได้เปรียบอยู่ที่ว่าด้วยอัตราการไหลเท่ากัน ปริมาตรของปั๊มดูดส่วนท้ายจะน้อยลง แต่แรงตามแนวแกนจะมากกว่าและภาระของแบริ่งจะหนักกว่า เมื่อเทียบกับปั๊มดูดคู่ก็มีข้อจำกัดมากมาย ในด้านการใช้งานข้อดีของปั๊มน้ำเสียแบบดูดคู่จะชัดเจนกว่า
ปั๊มหอยโข่งดูดคู่-
V. ข้อควรระวังในการติดตั้งปั๊มแรงเหวี่ยง
พื้นผิวของฐานที่ติดตั้งจะต้องเรียบ สะอาด และสามารถรับน้ำหนักที่สอดคล้องกันได้
2. ในสถานที่คงที่ ควรใช้สลักเกลียว
3. สำหรับปั๊มที่ติดตั้งในแนวตั้ง พุกต้องมีความแข็งแรงเพียงพอ
4.หากติดตั้งในแนวตั้งต้องวางมอเตอร์ไว้เหนือปั้มน้ำ
5. เมื่อยึดกับผนังแล้ว ต้องแน่ใจว่าได้จัดแนวและจัดกึ่งกลางให้ถูกต้อง
