การแนะนำผลิตภัณฑ์ปั๊มจุ่มใต้น้ำโดยละเอียด

ความรู้เกี่ยวกับผลิตภัณฑ์: ปั๊มน้ำเสียแบบจุ่มใต้น้ำ

1. ปั๊มน้ำเสียแบบจุ่มใต้น้ำคืออะไร?

ปั๊มน้ำเสียแบบจุ่มเป็นปั๊มหอยโข่งชนิดหนึ่งที่ออกแบบมาให้จุ่มลงในของเหลวได้เต็มที่ ได้รับการออกแบบทางวิศวกรรมมาเป็นพิเศษเพื่อจัดการกับน้ำเสียที่มีของแข็ง เส้นใย ตะกอน และเศษอื่นๆ ที่อาจอุดตันปั๊มน้ำสะอาดมาตรฐาน ปั๊มและมอเตอร์ได้รับการปิดผนึกอย่างแน่นหนาในตัวเครื่องกันน้ำเพียงตัวเดียว ทำให้สามารถทำงานใต้น้ำได้

2. ส่วนประกอบหลักและคุณสมบัติการออกแบบ

มอเตอร์: โดยทั่วไปแล้วมอเตอร์ไฟฟ้า (เฟสเดียว-หรือสาม-เฟส) อยู่ในห้องเติมน้ำมันหรือเติมอากาศ- มีแมคคานิคอลซีลสองชั้นเพื่อป้องกันของเหลวซึมเข้าไป

ใบพัด: หัวใจของปั๊ม ปั๊มน้ำเสียใช้การออกแบบใบพัดพิเศษ:

ใบพัด Vortex: ฝังอยู่ด้านหลังตัวเครื่อง สร้างเอฟเฟกต์น้ำวน ดีที่สุดสำหรับการจัดการของแข็งขนาดใหญ่และวัสดุเส้นใยโดยมีการอุดตันน้อยที่สุด

ใบพัดเครื่องบด: ติดตั้งใบมีดเพื่อฉีกของแข็งให้เป็นสารละลายละเอียดก่อนปั๊ม ใช้สำหรับระบบท่อน้ำทิ้งแรงดัน

ใบพัดใบพัดเดี่ยว/หลาย-: การออกแบบกึ่ง-เปิดหรือปิดเพื่อประสิทธิภาพที่สูงกว่าแต่มีความสามารถในการจัดการของแข็งปานกลาง

โครง: เหล็กหล่อหรือสเตนเลสสำหรับงานหนัก- ทนทานต่อการกัดกร่อนและการเสียดสี

ระบบการปิดผนึก: ซีลเชิงกลแบบคู่ (มักเป็นซิลิคอนคาร์ไบด์เทียบกับคาร์บอน) โดยมีห้องน้ำมันอยู่ระหว่างซีลเพื่อการหล่อลื่นและระบายความร้อน บางรุ่นมีเซ็นเซอร์ความชื้นในห้องน้ำมัน

ระบบทำความเย็น: การทำงานใต้น้ำให้ความเย็นตามธรรมชาติ สำหรับการใช้งานที่-ติดตั้งแบบแห้งหรือ-ที่อุณหภูมิสูง อาจจำเป็นต้องใช้แจ็คเก็ตระบายความร้อน

หูยก / ที่จับ: เพื่อให้ติดตั้งและถอดออกจากบ่อได้ง่าย

3. คุณสมบัติและข้อดีที่สำคัญ

จุ่มใต้น้ำได้เต็มที่: ทำงานใต้น้ำได้อย่างน่าเชื่อถือ โดยไม่จำเป็นต้องรองพื้น (ไม่มีปัญหา-การล็อกอากาศ)

การจัดการกับของแข็งสูง: สามารถส่งผ่านของแข็งทรงกลมที่มีเส้นผ่านศูนย์กลางสูงถึง 50 มม. – 100 มม. ขึ้นอยู่กับรุ่น (เช่น ขนาดผ่าน 2 นิ้ว, 3 นิ้ว)

กะทัดรัดและเงียบสงบ: ไม่จำเป็นต้องมีโรงสูบน้ำเหนือ- ทำงานโดยมีเสียงรบกวนน้อยที่สุด

การรองพื้นด้วยตนเอง-: เนื่องจากปั๊มอยู่ใต้น้ำ ปั๊มจึงต้องรองพื้นอยู่เสมอ

โครงสร้างที่ทนทาน: วัสดุที่ทนต่อการกัดกร่อน- แมคคานิคอลซีลสองชั้น และการป้องกันความร้อนเกินพิกัดเพื่ออายุการใช้งานที่ยาวนาน

การทำงานแบบอัตโนมัติ: สามารถติดตั้งสวิตช์ลูกลอย เซ็นเซอร์ระดับ หรือแผงควบคุมสำหรับการเริ่ม/หยุดอัตโนมัติโดยขึ้นอยู่กับระดับของเหลว

ประหยัดพลังงาน: มอเตอร์แม่เหล็กถาวรสมัยใหม่ (IE4/IE5) ช่วยประหยัดพลังงานได้มากเมื่อเทียบกับมอเตอร์เหนี่ยวนำรุ่นเก่า

4. การใช้งานทั่วไป

การบำบัดน้ำเสียและบำบัดน้ำเสียชุมชน: สถานียกน้ำ การถ่ายโอนน้ำเสียดิบ การจัดการตะกอน

การระบายน้ำในอาคาร: ระบบระบายสิ่งปฏิกูลชั้นใต้ดิน การรวบรวมน้ำฝน การเก็บเกี่ยวน้ำฝน

น้ำทิ้งทางอุตสาหกรรม: โรงงาน โรงงานแปรรูปอาหาร โรงงานสิ่งทอ โรงงานกระดาษ – การจัดการน้ำเสียจากกระบวนการที่มีของแข็ง

การก่อสร้างและการขุด: การแยกน้ำจากการขุดค้น อุโมงค์ และหลุมเหมืองด้วยน้ำโคลน

เกษตรกรรม: การสูบน้ำเสียจากปศุสัตว์ การระบายน้ำชลประทาน

การควบคุมน้ำท่วมและเหตุฉุกเฉิน: ปั๊มจุ่มแบบพกพาสำหรับการกำจัดน้ำท่วม

5. ประเภทการติดตั้ง

การติดตั้งหลุมเปียก: วิธีที่พบบ่อยที่สุด – ปั๊มจุ่มอยู่ในบ่อของเหลวจนสุด สามารถติดตั้งกับรางนำทาง-ได้ (เพื่อให้ดึงออกได้ง่าย-) หรือติดตั้งแบบอิสระ-

การติดตั้งบ่อแห้ง: ปั๊มถูกติดตั้งในห้องแห้งแยกต่างหากซึ่งอยู่ติดกับบ่อเปียก แต่ยังคงเชื่อมต่อกับท่อดูด เหมาะสำหรับสภาพแวดล้อมที่เป็นอันตรายหรือเมื่อจำเป็นต้องเข้าถึงการบำรุงรักษาได้ง่าย

แบบพกพา/แบบจุ่ม: ปั๊มขนาดเล็ก น้ำหนักเบา พร้อมด้ามจับสำหรับใช้งานชั่วคราวในหลุมหรือพื้นที่น้ำท่วม

6. มาตรฐานและเครื่องหมาย

มองหาเครื่องหมายที่ระบุว่า:

ผู้ผลิตและรุ่น

กำลัง (กิโลวัตต์ / แรงม้า)

แรงดันไฟฟ้าและความถี่ (เช่น 380V/50Hz, 230V/60Hz)

กระแสโหลดเต็ม (แอมป์)

การไหลสูงสุด (m³/h หรือ L/min)

หัวสูงสุด (ม.)

ขนาดของแข็งสูงสุด (มม.)

ระดับการป้องกัน (IP68 – ฝุ่นเต็ม-แน่นและจุ่มใต้น้ำได้)

ชั้นฉนวน (F หรือ H)

การรับรอง: CE, UL, CSA, ATEX (สำหรับสภาพแวดล้อมที่ระเบิดได้)

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์ – ปั๊มน้ำเสียแบบจุ่มใต้น้ำ

คำถามที่ 1: ปั๊มน้ำเสียแบบจุ่มใต้น้ำและปั๊มระบายน้ำแบบจุ่มต่างกันอย่างไร
A:

ปั๊มน้ำเสียได้รับการออกแบบเพื่อจัดการกับของแข็ง เส้นใย และตะกอน มีทางเดินที่ใหญ่กว่าและ-ใบพัดที่ป้องกันการอุดตัน (กระแสน้ำวนหรือเครื่องบด)

ปั๊มระบายน้ำ (ปั๊มน้ำใส) จัดการน้ำที่สะอาดหรือสกปรกเล็กน้อยที่มีอนุภาคขนาดเล็ก (<5mm). They are not suitable for raw sewage or large solids.
หลักการทั่วไป: หากน้ำมีกระดาษชำระ เศษผ้า หรือกรวด ให้ใช้ปั๊มน้ำเสีย

คำถามที่ 2: ปั๊มน้ำเสียแบบจุ่มใต้น้ำสามารถทำงานแบบแห้งได้หรือไม่
ตอบ: ไม่ การทำงานแบบแห้งจะทำให้ซีลเชิงกลและมอเตอร์เสียหายอย่างรวดเร็วเนื่องจากขาดการระบายความร้อนและการหล่อลื่น ปั๊มส่วนใหญ่มีเซ็นเซอร์ตัดความร้อน-หรือเดินแห้ง- แต่ไม่รับประกันการป้องกัน ตรวจสอบให้แน่ใจเสมอว่าปั๊มจมอยู่ใต้น้ำระหว่างการทำงาน

คำถามที่ 3: ฉันจะเลือกปั๊มขนาดที่เหมาะสมได้อย่างไร (Flow vs. Head)
ตอบ: คุณต้องมีพารามิเตอร์สองตัว:

การไหลที่ต้องการ (Q): คุณต้องเคลื่อนย้ายของเหลวเท่าใดต่อชั่วโมง (เช่น 20 ลบ.ม./ชม.)

หัวรวม (H): การยกในแนวตั้ง (หัวคงที่) บวกกับการสูญเสียแรงเสียดทานในท่อและข้อต่อ
เลือกปั๊มที่มีเส้นโค้งประสิทธิภาพแสดงการไหลที่ส่วนหัวที่คุณต้องการ อย่าใหญ่เกินไป เพราะจะทำให้เปลืองพลังงานและอาจทำให้เกิดโพรงอากาศได้

คำถามที่ 4: "ขนาดทึบสูงสุด" หมายความว่าอย่างไร
ตอบ: เป็นการระบุเส้นผ่านศูนย์กลางสูงสุดของของแข็งทรงกลมที่สามารถผ่านปั๊มได้โดยไม่เกิดการอุดตัน

ขนาดทางผ่านทึบ 50 มม. (2 ") เป็นเรื่องปกติสำหรับน้ำเสียในครัวเรือน

80 มม. – 100 มม. สำหรับปั๊มอุตสาหกรรม/เทศบาล
หากน้ำเสียของคุณมีวัตถุขนาดใหญ่ ให้ติดตั้งปั๊มบดหรือตะแกรงกรองบริเวณต้นน้ำ

คำถามที่ 5: เหตุใดปั๊มของฉันจึงสะดุดเบรกเกอร์บ่อยครั้ง
ตอบ: สาเหตุที่พบบ่อย:

โอเวอร์โหลด: ปั๊มทำงานที่ส่วนหัวหรือการไหลสูงเกินไป (อยู่นอกช่วงการออกแบบ)

ใบพัดติด: วัตถุแข็งขัดขวางการหมุน

ข้อผิดพลาดทางไฟฟ้า: ไฟฟ้าลัดวงจรในขดลวดหรือสายเคเบิลเสียหาย

ความร้อนเกินพิกัด: ปั๊มกำลังทำงานแห้งหรือมอเตอร์มีความร้อนสูงเกินไป
การดำเนินการ: ตรวจสอบการอุดตัน ตรวจสอบแรงดันไฟฟ้า และตรวจสอบให้แน่ใจว่าปั๊มจมอยู่ใต้น้ำและทำงานภายในส่วนโค้ง

คำถามที่ 6: ฉันควรซ่อมบำรุงปั๊มน้ำเสียแบบจุ่มใต้น้ำบ่อยแค่ไหน?
A:

การตรวจสอบตามปกติ (ทุก 3 เดือน): ตรวจสอบสายเคเบิล สวิตช์ลูกลอย และสภาพบ่อ

การบำรุงรักษาประจำปี:

ตรวจสอบและเปลี่ยนซีลแมคคานิคอลหากสึกหรอ

ตรวจสอบใบพัดเพื่อดูการสึกหรอ/ความเสียหาย

เปลี่ยนน้ำมันในห้องเก็บน้ำมัน (ถ้ามี)

ทำความสะอาดตัวปั๊มและบ่อเก็บเศษขยะ

ยกเครื่องครั้งใหญ่ (ทุก 3-5 ปี): เปลี่ยนตลับลูกปืน ซีล และโอริง-
หมายเหตุ: ในสภาพแวดล้อมที่รุนแรง (ทราย สารเคมี) ช่วงเวลาการบริการอาจสั้นลง

คำถามที่ 7: ฉันสามารถใช้ปั๊มน้ำเสียแบบจุ่มสำหรับน้ำสะอาดได้หรือไม่

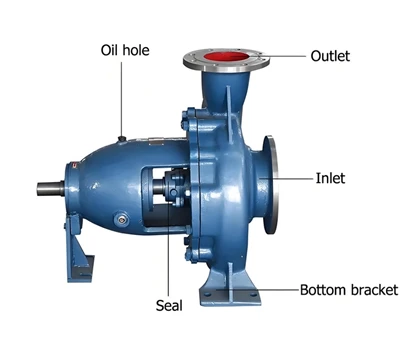

ตอบ: ในทางเทคนิคแล้วใช่ แต่ไม่มีประสิทธิภาพ ปั๊มน้ำเสียมีประสิทธิภาพไฮดรอลิกต่ำกว่าปั๊มน้ำสะอาด สำหรับการสูบน้ำสะอาดอย่างต่อเนื่อง ให้ใช้ปั๊มน้ำสะอาดโดยเฉพาะ (เช่น การดูดที่ปลายแบบแรงเหวี่ยง-) ปั๊มน้ำเสียจะถูกเก็บไว้อย่างดีที่สุดตามหน้าที่ที่ตั้งใจไว้

คำถามที่ 8: ปั๊มบดคืออะไร และจำเป็นต้องใช้เมื่อใด
ตอบ: ปั๊มเครื่องบดมีกลไกการตัด (เครื่องทำลายเอกสาร/เครื่องบด) ที่จะลดของแข็งให้เป็นสารละลายละเอียดก่อนปั๊ม มันถูกใช้เมื่อ:

ท่อระบายมีเส้นผ่านศูนย์กลางเล็ก (เช่น 1.25" – 2")

น้ำเสียจะต้องสูบในระยะทางไกลหรือขึ้นเนิน (หัวสูง)

คุณต้องการป้องกันการอุดตันในระบบท่อน้ำทิ้งแรงดัน
หมายเหตุ: ปั๊มเครื่องบดใช้พลังงานมากกว่าและจำเป็นต้องเปลี่ยนเครื่องตัดเป็นระยะ

คำถามที่ 9: ทำไมปั๊มของฉันถึงสั่นหรือมีเสียงดัง?
ตอบ: สาเหตุที่เป็นไปได้:

โพรงอากาศ: ปริมาณของเหลวไม่เพียงพอ (ปั๊มขาดน้ำ)

ใบพัดไม่สมดุล: มีเศษติดอยู่ที่ใบมีดหรือใบพัดที่สึกหรอ

ตลับลูกปืนสึกหรอ: ตลับลูกปืนชำรุด

การติดตั้งแบบหลวม: ปั๊มไม่ได้ติดตั้งอย่างแน่นหนาบนรางนำหรือฐาน
การดำเนินการ: หยุดปั๊มทันที ตรวจสอบและกำจัดสิ่งอุดตัน ตรวจสอบการสึกหรอ

คำถามที่ 10: สามารถติดตั้งปั๊มน้ำเสียแบบจุ่มในแนวนอนได้หรือไม่?
ตอบ: ปั๊มจุ่มส่วนใหญ่ได้รับการออกแบบสำหรับการติดตั้งในแนวตั้ง การติดตั้งในแนวนอนอาจทำให้:

การระบายความร้อนของมอเตอร์ไม่เหมาะสม

การสึกหรอของซีลไม่สม่ำเสมอ

อากาศที่ติดอยู่ในรูปก้นหอย
ตรวจสอบคู่มือของผู้ผลิต บางรุ่นได้รับการอนุมัติให้ใช้ในแนวนอน แต่ต้องมีการวางแนวที่เฉพาะเจาะจง

คำถามที่ 11: อะไรคือความแตกต่างระหว่างปั๊มเฟสเดียว-และสาม-เฟส?
A:

เฟสเดียว- (220V/230V): ใช้ทั่วไปสำหรับการใช้งานในที่พักอาศัยและเชิงพาณิชย์ขนาดเล็ก โดยปกติแล้วจะมีตัวเก็บประจุ-ในตัวและโอเวอร์โหลดความร้อน

Three-phase (380V/400V/415V): Used for higher power (>2.2 กิโลวัตต์) ต้องมีสตาร์ทมอเตอร์ที่เหมาะสมและป้องกันการโอเวอร์โหลด สตาร์ทได้อย่างมีประสิทธิภาพและราบรื่นยิ่งขึ้น
หมายเหตุ: บางครั้ง-ปั๊มสามเฟสสามารถทำงานได้ในเฟสเดียว-ผ่านไดรฟ์ความถี่แปรผัน (VFD) แต่ควรปรึกษาผู้ผลิต

คำถามที่ 12: ฉันจะป้องกันไม่ให้ปั๊มอุดตันด้วยผ้าขี้ริ้วหรือเส้นผมได้อย่างไร
A:

เลือกปั๊มที่มีใบพัดหมุนวน ซึ่งทนทานต่อการอุดตันมากที่สุด-

ติดตั้งตะแกรงกั้นหรือที่กรองตะกร้าที่ทางเข้าบ่อ

ใช้ปั๊มบดหากไม่สามารถหลีกเลี่ยงวัสดุที่เป็นเส้นใยได้

การทำความสะอาดบ่อเป็นประจำเป็นสิ่งสำคัญ

คำถามที่ 13: IP68 หมายถึงอะไร
ตอบ: IP68 คือระดับการป้องกันน้ำเข้าสูงสุด

6: กันฝุ่น-แน่น (ไม่มีฝุ่นเข้า)

8: ป้องกันการจุ่มลงในน้ำอย่างต่อเนื่องเกินความลึก 1 เมตร (โดยทั่วไปจะสูงถึง 10-20 เมตร ขึ้นอยู่กับข้อกำหนดของผู้ผลิต)
ปั๊มน้ำเสียแบบจุ่มทั้งหมดควรมีระดับ IP68 เป็นอย่างน้อย

คำถามที่ 14: ฉันสามารถใช้ปั๊มน้ำเสียแบบจุ่มในสภาพแวดล้อมที่ติดไฟหรือระเบิดได้หรือไม่
ตอบ: เฉพาะในกรณีที่ปั๊มได้รับการรับรอง ATEX (EU) หรือ UL Class I Div I/II (USA) สำหรับสถานที่อันตรายเท่านั้น ปั๊มน้ำเสียแบบมาตรฐานไม่ป้องกันการระเบิด-และสามารถทำให้เกิดการลุกติดไฟได้หากใช้ในพื้นที่ที่มีก๊าซมีเทน (พบได้ทั่วไปในท่อระบายน้ำ) หรือไอระเหยที่ติดไฟได้ ใช้ปั๊มป้องกันการระเบิด-เสมอในสถานียกสิ่งปฏิกูลที่อาจเกิดการสะสมของก๊าซที่ระเบิดได้

คำถามที่ 15: ฉันควรทำการบำรุงรักษาอะไรบ้างก่อนฤดูหนาว/การจัดเก็บ
A:

ระบายของเหลวทั้งหมดออกจากปั๊มและบ่อ

ทำความสะอาดใบพัดและปลอกให้สะอาด

ใช้สเปรย์ป้องกันการกัดกร่อน-กับชิ้นส่วนโลหะที่โผล่ออกมา

เก็บปั๊มไว้ในที่แห้ง-ในสภาพแวดล้อมที่ปราศจากน้ำค้างแข็ง

If the pump will be idle for >3 เดือน ให้หมุนเพลาด้วยมือเป็นระยะๆ เพื่อป้องกันไม่ให้ซีลติด
