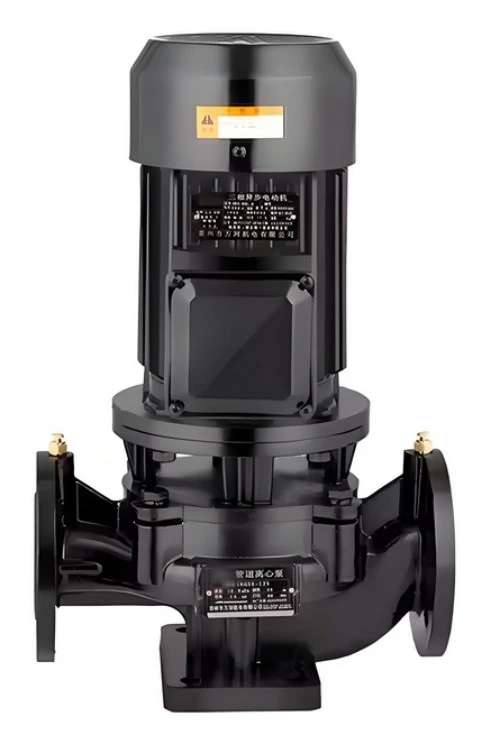

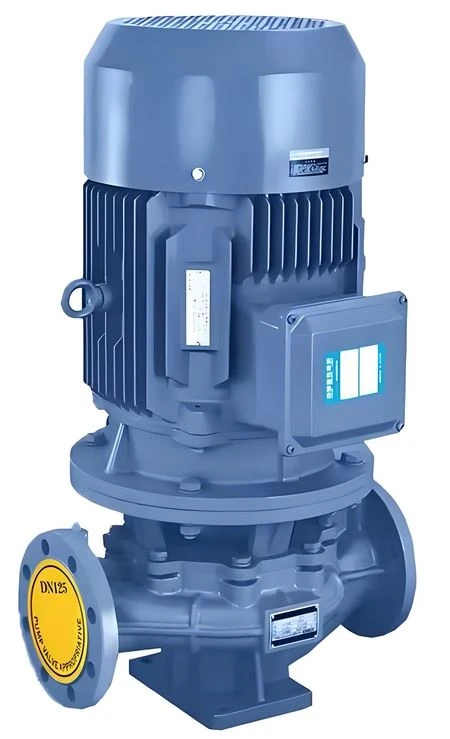

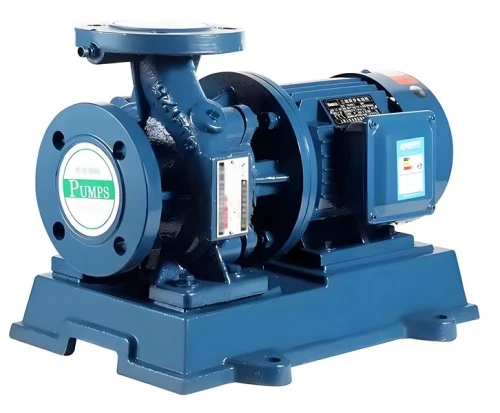

ปั๊มท่ออินไลน์แนวตั้งหัวสูงสำหรับการประปาและการระบายน้ำเทศบาล

ปั๊มท่ออินไลน์แนวตั้งแบบหัวสูงสำหรับแกนจ่ายน้ำและการระบายน้ำเทศบาลของเทคโนโลยีการติดตั้งสำหรับปั๊มหอยโข่งในท่ออยู่ในการกำหนดความสูงในการติดตั้ง (เช่น หัวดูด) ของปั๊มอย่างแม่นยำ ความสูงนี้หมายถึงระยะห่างในแนวตั้งจากผิวน้ำของแหล่งกำเนิดถึงเส้นกึ่งกลางของใบพัดของปั๊ม สิ่งสำคัญคือต้องทราบว่าควรแยกความแตกต่างจากแนวคิด "การยกแรงดูดที่อนุญาต" แรงดูดที่อนุญาตซึ่งระบุไว้ในคู่มือหรือฉลากของปั๊มคือค่าสุญญากาศที่ส่วนทางเข้าน้ำที่วัดภายใต้ความดันบรรยากาศมาตรฐานและอุณหภูมิของน้ำ 20 องศา และไม่คำนึงถึงอิทธิพลของความต้านทานการไหลของน้ำหลังจากการกำหนดค่าท่อดูดจริง
ความสูงในการติดตั้งจริงควรเป็นค่ายกดูดที่อนุญาต ลบด้วยการสูญเสียส่วนหัวของท่อดูด ส่วนที่เหลือสามารถใช้เพื่อเอาชนะความสูงดูดภูมิประเทศจริงได้ หากความสูงในการติดตั้งเกินค่าที่คำนวณไว้จะทำให้ปั๊มไม่สามารถดึงน้ำได้ตามปกติ
ปั๊มท่ออินไลน์แนวตั้งแบบหัวสูงสำหรับการประปาและการระบายน้ำเทศบาล การสูญเสียส่วนหัวของท่อดูดส่งผลโดยตรงต่อการกำหนดความสูงในการติดตั้ง เพื่อลดการสูญเสียนี้ แนะนำให้ลดความยาวท่อให้สั้นลงพอสมควร ลดจำนวนการโค้งงอและอุปกรณ์เสริมอื่นๆ หรือเพิ่มเส้นผ่านศูนย์กลางท่ออย่างเหมาะสมเพื่อลดความเร็วการไหล
ควรสังเกตว่าหากตำแหน่งการติดตั้งสูงกว่า 300 เมตร หรือน้ำที่สูบมีอุณหภูมิสูงกว่า 20 องศา ควรแก้ไขค่าที่คำนวณได้ พิจารณาความดันบรรยากาศในท้องถิ่นและความดันไออิ่มตัวที่อุณหภูมิของน้ำที่สอดคล้องกันเป็นหลัก เมื่ออุณหภูมิของน้ำต่ำกว่า 20 องศา อิทธิพลของความดันไออิ่มตัวสามารถถูกละเว้นได้
ในส่วนของการติดตั้งท่อ ท่อดูดต้องให้แน่ใจว่ามีการปิดผนึกอย่างเข้มงวดเพื่อป้องกันการรั่วไหลของอากาศหรือน้ำรั่ว มิฉะนั้นจะลดระดับสุญญากาศทางเข้าของปั๊มส่งผลให้ปริมาณน้ำออกลดลงหรือแม้กระทั่งไม่สามารถดึงน้ำได้ ดังนั้นคุณภาพการก่อสร้างของการเชื่อมต่ออินเทอร์เฟซไปป์ไลน์จะต้องได้รับการควบคุมอย่างเข้มงวดเพื่อให้แน่ใจว่าการเชื่อมต่อที่เชื่อถือได้

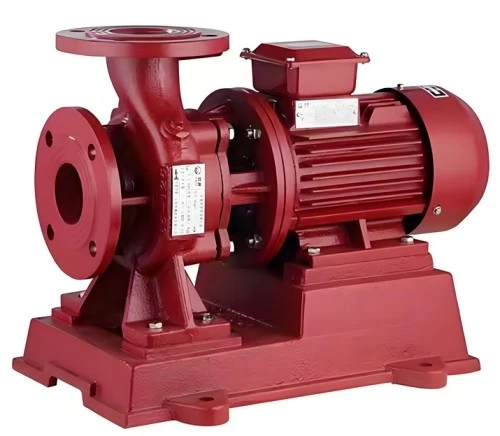

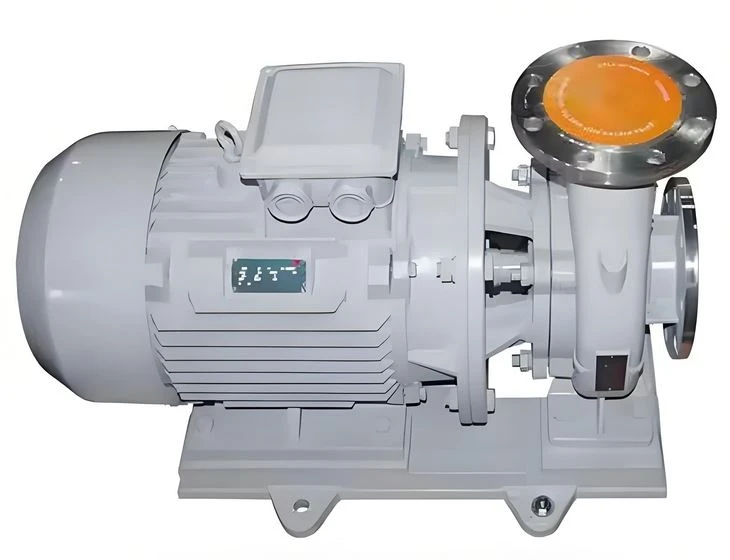

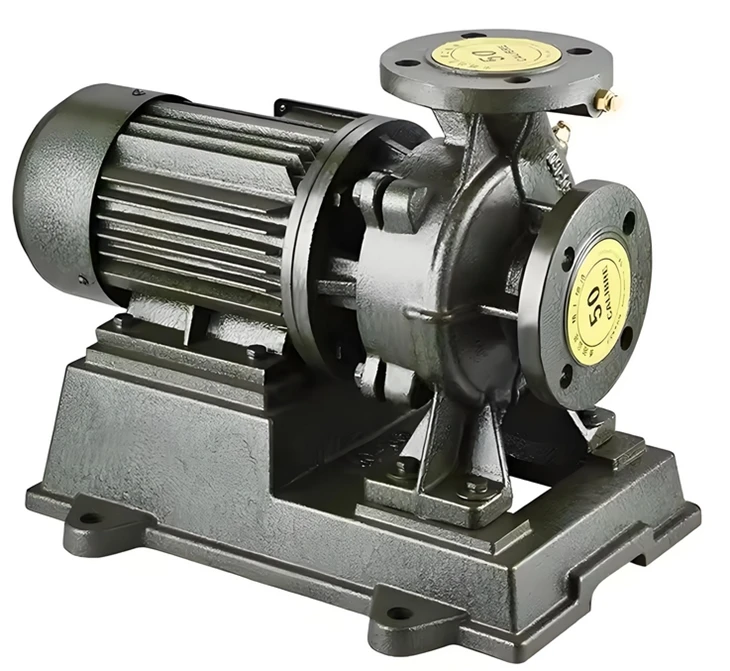

ปั๊มท่ออินไลน์แนวตั้งหัวสูงสำหรับการจ่ายน้ำและการระบายน้ำเทศบาล

1. การคำนวณความสูงในการติดตั้ง Hg สำหรับปั๊มแรงเหวี่ยง
การปล่อยให้มีความสูงสุญญากาศสูงสุด Hs ที่ทางเข้าปั๊มหมายถึงระดับสุญญากาศสูงสุดที่สามารถทำได้ที่ทางเข้าของปั๊ม ในการใช้งานจริง ค่า Hs ไม่ได้คำนวณโดยใช้สูตร แต่ถูกกำหนดโดยผู้ผลิตผ่านการทดสอบน้ำ (ภายใต้สภาวะ 20 องศาและความดัน 1.013×10⁵ Pa) หากสภาพการทำงานหรือตัวกลางเปลี่ยนแปลง ค่า Hs ที่ได้รับจากตัวอย่างจะต้องถูกแปลงตามนั้น
(1) เมื่อสูบน้ำสะอาดแต่มีสภาวะการทำงานแตกต่างจากเงื่อนไขการทดสอบ สามารถแปลงได้โดยใช้สูตรต่อไปนี้
Hs1=Hs + (ฮา - 10.33) - (Hυ - 0.24)
(2) เมื่อสูบของเหลวอื่นๆ เมื่อสภาวะของของเหลวที่ถูกสูบและการไหลย้อนกลับแตกต่างจากเงื่อนไขการทดสอบ ต้องมีการแปลงสอง-ขั้นตอน:
ขั้นตอนแรกคือการได้รับ Hs1 โดยใช้สูตรข้างต้นจากตัวอย่างปั๊ม ขั้นตอนที่สองคือการแปลง Hs1 เป็น Hs โดยใช้สูตรต่อไปนี้:
การสูญเสียส่วนหัว=ความดันบรรยากาศมาตรฐาน (10.33 เมตร) - การสูญเสียส่วนหัวเนื่องจากโพรงอากาศ - อัตราความปลอดภัย (0.5 เมตร)
ความดันบรรยากาศมาตรฐานสามารถกดของเหลวให้มีความสูงสุญญากาศได้ 10.33 เมตร
ตัวอย่างเช่น: หากระยะขอบของโพรงอากาศที่ต้องการสำหรับปั๊มบางตัวคือ 4.0 เมตร ความสูงของการดูด Δh คือเท่าใด
วิธีแก้ไข: Δh=10.33 - 4.0 - 0.5=5.83 เมตร
จากมุมมองด้านความปลอดภัย ความสูงในการติดตั้งจริงของปั๊มควรน้อยกว่าค่าที่คำนวณได้
เมื่อค่า Hg ที่คำนวณได้เป็นลบ แสดงว่าตำแหน่งทางเข้าปั๊มควรต่ำกว่าระดับของเหลวในถัง ตัวอย่างเช่น พบว่าปั๊มแรงเหวี่ยงจากตัวอย่างมีความสูงสุญญากาศในการดูดที่อนุญาต Hs=5.7 เมตร เป็นที่ทราบกันว่าความต้านทานรวมของท่อดูดคือ 1.5 เมตรของคอลัมน์น้ำ และความดันบรรยากาศในท้องถิ่นคือ 9.81×10⁴ Pa หัวไดนามิกของของเหลวในท่อดูดสามารถละเว้นได้
คำนวณ:
(1) การติดตั้งปั๊มเมื่อสูบน้ำสะอาด 20 องศา
(2) ความสูงในการติดตั้งปั๊มเมื่อสูบน้ำที่ 80 องศา .
สารละลาย:
(1) การติดตั้งปั๊มเมื่อสูบน้ำสะอาด 20 องศา
ให้ไว้: สูง=5.7 เมตร
Hf0 - 1=1.5 เมตร u12/2gµ0
ความดันบรรยากาศเฉพาะที่คือ 9.81×104 Pa ซึ่งโดยพื้นฐานแล้วจะสอดคล้องกับสภาวะการทดลอง ณ เวลาที่ผลิตปั๊ม ดังนั้น ความสูงในการติดตั้งปั๊มคือ Hg=5.7 - 0 - 1.5=4.2 ม.
(2) ความสูงในการติดตั้งเมื่อสูบน้ำสูง 80 องศา
เมื่อสูบน้ำที่มีอุณหภูมิ 80 องศา ค่า Hs ในตัวอย่างปั๊มไม่สามารถใช้คำนวณความสูงในการติดตั้งได้โดยตรง จำเป็นต้องแปลง Hs ตามสูตรต่อไปนี้:
Hs1=Hs + (ฮา - 10.33) - (Hυ - 0.24)
โดยที่ ฮา=9.81×104 Pa ความเข้มข้น 10 mH2O จากภาคผนวกพบว่าความดันไออิ่มตัวของน้ำอุณหภูมิ 80 องศามีค่าเท่ากับ 47.4 kPa
Hv=47.4×103 Pa=4.83 mH2O
ชั่วโมง1=5.7 + 10 - 10.33 - 4.83 + 0.24=0.78 ม
แทนค่า Hs1 ลงในสูตรเพื่อให้ได้ความสูงในการติดตั้ง
Hg=Hs1 - Hf0 - 1=0.78 - 1.5=-0.72 ม
ค่าลบของ Hg บ่งชี้ว่าควรติดตั้งปั๊มให้ต่ำกว่าระดับน้ำในถังซึ่งต่ำกว่าระดับน้ำอย่างน้อย 0.72 ม.
