ปั๊มน้ำดูดคู่เหล็กหล่อสำหรับระบบหมุนเวียนอุตสาหกรรม

ปั๊มน้ำดูดคู่เหล็กหล่อสำหรับระบบหมุนเวียนอุตสาหกรรม

คำอธิบายผลิตภัณฑ์ ปั๊มน้ำดูดคู่เหล็กหล่อ (หรือที่เรียกว่าปั๊มดูดแยกส่วนคู่) เป็นปั๊มหอยโข่งแนวนอนดูด-สองขั้นตอน{1}} ของเหลวถูกดูดเข้าไปพร้อมกันจากทั้งสองด้านของใบพัด และปลอกปั๊มจะแยกตามแนวนอนตามแนวแกน...

ส่งคำถาม

คำอธิบาย

คำอธิบายผลิตภัณฑ์

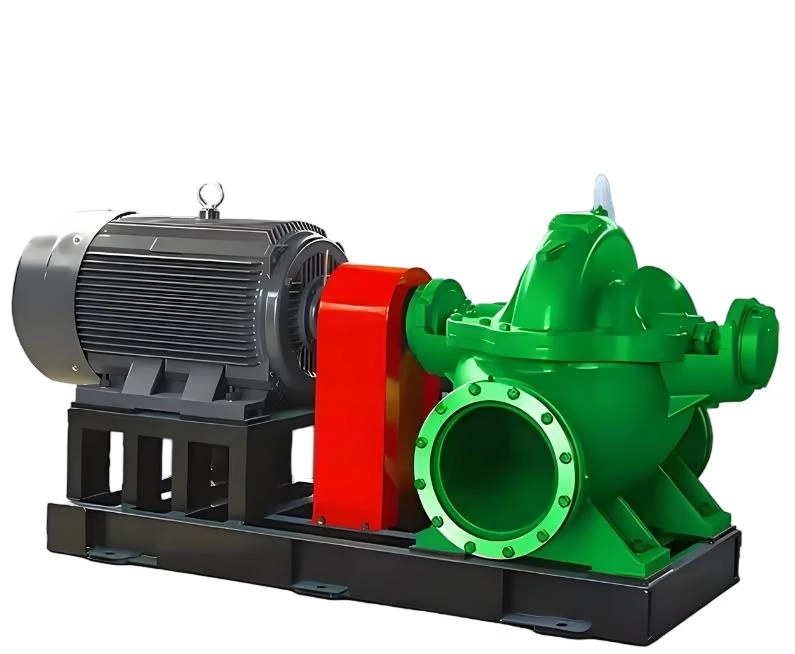

ปั๊มน้ำดูดคู่เหล็กหล่อ (หรือเรียกอีกอย่างว่าปั๊มดูดแยกส่วนคู่) เป็นปั๊มหอยโข่งแนวนอนดูด-สองขั้นตอน{1}} ของเหลวจะถูกดูดเข้าไปพร้อมกันจากทั้งสองด้านของใบพัด และปลอกปั๊มจะแยกตามแนวนอนตามแนวแกน ปั๊มนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับระบบหมุนเวียนทางอุตสาหกรรมที่มีอัตราการไหลสูงและเฮดปานกลางถึงสูง

โครงสร้างปลอกแยกแนวนอน (Horizontally Split Casing)
ปลอกปั๊มแบ่งออกเป็นส่วนบนและส่วนล่างตามแกนนอน
ในระหว่างการบำรุงรักษา ต้องถอดเฉพาะฝาครอบด้านบนออกเพื่อตรวจสอบและซ่อมแซมโรเตอร์
ไม่จำเป็นต้องถอดท่อส่งน้ำเข้าและออก ทำให้บำรุงรักษาได้สะดวก
การออกแบบใบพัดดูดคู่
ของเหลวจะถูกดูดอย่างสมมาตรทั้งสองด้านของใบพัด
แรงตามแนวแกนจะสมดุลโดยอัตโนมัติ
โหลดแบริ่งลดลงอย่างมาก
ทางเข้าและทางออกถูกจัดเรียงไว้ด้านเดียวกัน
ทางเข้าและทางออกอยู่ที่ส่วนล่างของตัวปั๊ม
หน้าแปลนหันหน้าตรงข้ามหรือเหมือนกัน (ขึ้นอยู่กับรุ่น)
การติดตั้งไปป์ไลน์ทำได้ง่าย

ข้อมูลจำเพาะทางเทคนิค ขอบเขตการใช้งานขนาดกลาง

ข้อมูลจำเพาะทางเทคนิค

รายการพารามิเตอร์	พิสัย
อัตราการไหล	100 – 20,000 m³/h
ศีรษะ	10 – 200 m
ความดัน	0.6 – 2.5 เมกะปาสคาล
อุณหภูมิ	-20 องศา ~ +105 องศา (มาตรฐาน) -40 องศา ~ +200 องศา (กำหนดเอง)
ความเร็ว	730/980/1480/2950 รอบต่อนาที
ประสิทธิภาพ	75% – 90%
NPSHr	3 – 8 m
ขนาดทางเข้า	DN100 – DN1200
พลัง	7.5 กิโลวัตต์ – 2,500 กิโลวัตต์

ขอบเขตการใช้งานปานกลาง

ประเภทปานกลาง	ค่าพีเอช	อุณหภูมิ	วัสดุที่แนะนำ
น้ำใส	6.5 – 8.5	น้อยกว่าหรือเท่ากับ 80 องศา	เหล็กหล่อ + ใบพัดสีบรอนซ์
น้ำทะเล	–	น้อยกว่าหรือเท่ากับ 40 องศา	ดูเพล็กซ์สแตนเลส
น้ำร้อน	–	80 – 150 องศา	เหล็กหล่อ
ของเหลวที่มีฤทธิ์กัดกร่อนอ่อน	5 – 9	น้อยกว่าหรือเท่ากับ 60 องศา	สแตนเลส 304
ของเหลวที่มีฤทธิ์กัดกร่อนรุนแรง	< 5 or > 10	–	สแตนเลส 316 / โลหะผสม Hastelloy

ข้อดีของวัสดุเหล็กหล่อ คุณลักษณะของผลิตภัณฑ์ และข้อดี

ต้นทุน-มีประสิทธิภาพและคุ้มค่าเงินสูง
กำลังรับแรงอัดสูง (HT200=200 MPa)
ประสิทธิภาพการหน่วงการสั่นสะเทือนที่ดีเยี่ยม
คุณสมบัติการหล่อที่ดีเยี่ยม
ทนทานต่อการสึกหรอและง่ายต่อการแปรรูป
เหมาะสำหรับการใช้งานระยะยาว-ในตัวกลางที่ไม่มี-การกัดกร่อน

ข้อดีหลักสิบอันดับแรก
ความสามารถในการขนส่งที่มีความจุสูง-
อัตราการไหลของหน่วยเดียวสามารถเข้าถึง 20,000 ลบ.ม./ชม
เป็นสองเท่าของอัตราการไหลของปั๊มดูด-ขนาดเดียวกัน-
ประสิทธิภาพสูงและประหยัดพลังงาน
ประสิทธิภาพสูงถึง 90%
การออกแบบไฮดรอลิกที่ปรับให้เหมาะสมช่วยลดการใช้พลังงาน
ประหยัดค่าไฟฟ้าได้อย่างมากในระหว่างการดำเนินงานระยะยาว-

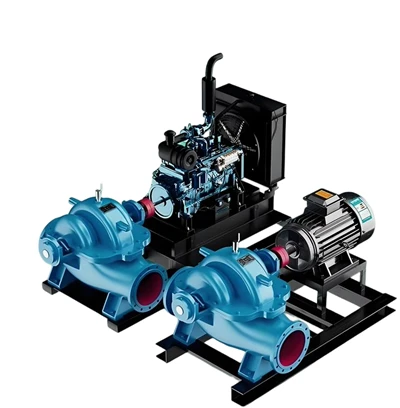

การดำเนินงานราบรื่น
แรงในแนวแกน-สมดุลในตัวของใบพัดดูดคู่-
การสั่นสะเทือนต่ำ, เสียงรบกวนต่ำ (< 75 dB)
เหมาะสำหรับการทำงานต่อเนื่องตลอด 24/7
บำรุงรักษาง่าย
โครงสร้างส่วนกลาง- ไม่จำเป็นต้องรื้อไปป์ไลน์
ส่วนประกอบของโรเตอร์สามารถยกออกโดยรวมได้
ระยะเวลาการบำรุงรักษาสั้นลงกว่า 60% อายุการใช้งานยาวนาน
เคสปั๊มเหล็กหล่อคุณภาพสูง-มีความทนทาน
อายุการใช้งานการออกแบบมาตรฐาน: 15-20 ปี
ระยะเวลาการยกเครื่องครั้งใหญ่: 3-5 ปี
ประสิทธิภาพการป้องกันการเกิดโพรงอากาศดูด-ดีเยี่ยม
ช่องดูดคู่ช่วยลดความเร็วการไหลของไอดี
ค่า NPSHr ต่ำ
เหมาะสำหรับสภาพการทำงานที่มีสภาวะการดูดไม่ดี โครงสร้างที่กะทัดรัด
ขนาดเล็ก
ด้วยประสิทธิภาพที่เท่ากัน ทำให้มีจำนวนสเตจมากขึ้นและปั๊มปริมาตรน้อยลง
ต้องใช้พื้นที่ในการติดตั้งน้อย
มันทำงานได้อย่างน่าเชื่อถือ
ส่วนประกอบหลักได้รับมาตรฐาน
อัตราความล้มเหลวต่ำ
MTBF (เวลาเฉลี่ยระหว่างความล้มเหลว) คือมากกว่า 30,000 ชั่วโมง แอพพลิเคชั่นที่หลากหลาย
เหมาะสำหรับระบบหมุนเวียนอุตสาหกรรมต่างๆ
สามารถขนส่งสื่อต่างๆได้ เช่น น้ำสะอาด น้ำทะเล น้ำร้อน เป็นต้น
ปรับตัวเข้ากับอุณหภูมิและความดันได้ดี
ค่าบำรุงรักษาต่ำ
ชิ้นส่วนสึกหรอน้อย
อะไหล่อเนกประสงค์ที่แข็งแกร่ง
กระบวนการบำรุงรักษาง่าย

ฟิลด์แอปพลิเคชัน

ระบบหมุนเวียนอุตสาหกรรม
การระบายความร้อนของน้ำหมุนเวียนในโรงงานเหล็ก
กระบวนการหมุนเวียนน้ำในโรงงานเคมี
ระบบหมุนเวียนการกลั่นปิโตรเลียมและการแปรรูปทางเคมี
การไหลเวียนของน้ำสีขาวในโรงงานกระดาษ
น้ำหมุนเวียนสำหรับการพิมพ์และการย้อมสีสิ่งทอ
อุตสาหกรรมไฟฟ้า
น้ำหล่อเย็นคอนเดนเซอร์ในโรงไฟฟ้าพลังความร้อน
การทำความเย็นทุติยภูมิในโรงไฟฟ้านิวเคลียร์
เทคนิคการจัดหาน้ำในโรงไฟฟ้าพลังน้ำ
การหมุนเวียนความร้อนจากแสงอาทิตย์
วิศวกรรมเทศบาล
การเพิ่มแรงดันน้ำในเมือง
ท่อส่งน้ำทางไกล-
การไหลเวียนของความร้อนในระดับภูมิภาค
การปรับปรุงโรงบำบัดน้ำเสีย
ระบบป้องกันอัคคีภัย

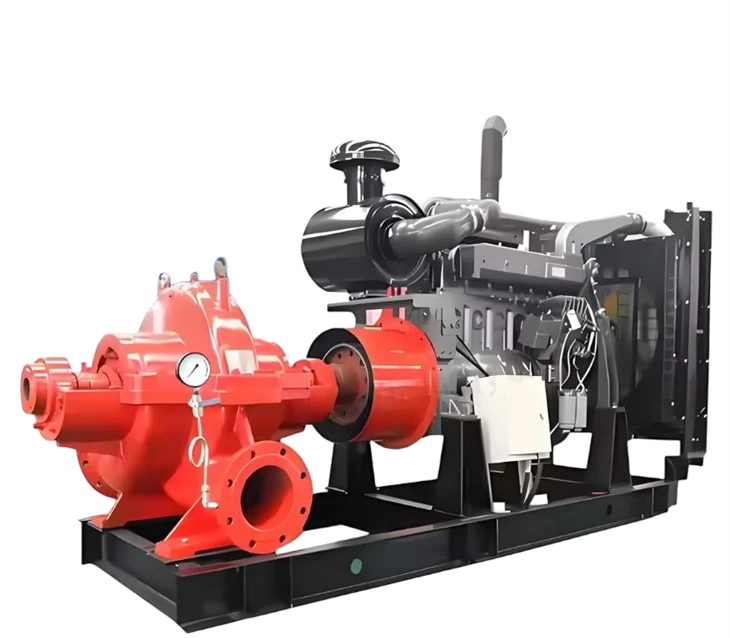

ปั๊มหลักดับเพลิงขนาดใหญ่
ระบบรักษาเสถียรภาพแรงดันไฟ
น้ำประปาสำหรับระบบสปริงเกอร์
การไหลเวียนของสระน้ำไฟ
HVAC (การทำความร้อน การระบายอากาศ และการปรับอากาศ)
เครื่องปรับอากาศส่วนกลางระบบหมุนเวียนน้ำเย็น
ระบบทำความเย็นระดับภูมิภาค
อุปกรณ์หลักเครื่องปรับอากาศอาคารพาณิชย์
อุปกรณ์คูลลิ่งทาวเวอร์ขนาดใหญ่
ทะเล (เรือและมหาสมุทร)
ระบบน้ำหล่อเย็นทางทะเล
การบำบัดน้ำทะเลล่วงหน้า-
น้ำประปาสำหรับแพลตฟอร์มนอกชายฝั่ง
พอร์ตบัลลาสต์วอเตอร์
การทำเหมืองแร่และโลหะวิทยา
การระบายน้ำของฉัน
น้ำประปาในโรงงานแปรรูปแร่
การระบายความร้อนของเตาถลุง
น้ำหมุนเวียนในเตาถลุงอุณหภูมิสูง-
ชลประทานการเกษตร (เกษตร)
การชลประทานในพื้นที่เกษตรกรรมขนาดใหญ่-
โครงการควบคุมไฮดรอลิก
การประมง การเพาะเลี้ยงสัตว์น้ำ การหมุนเวียนน้ำ
